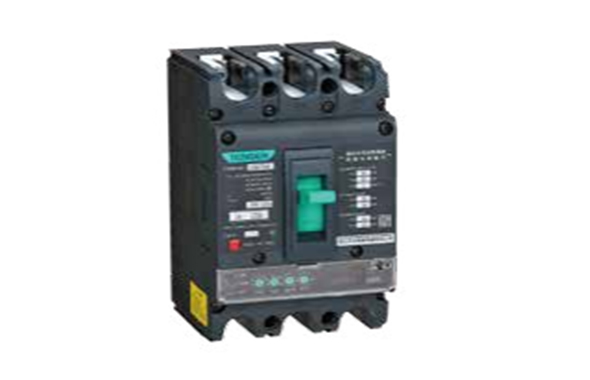

Автоматический выключатель в литом корпусе серии TGM1NE

Условия труда:

1 Температура окружающего воздуха не должна превышать +40°с, нижний предел -5°С, а средний уровень температуры в 24 часов не должен превышать +35°С; в тех случаях, когда температура окружающего воздуха превышает +40°с или менее -5ºС, пользователь консультируется с изготовителем;

2 Высота над уровнем моря не превышает 2000м;

3 Относительная влажность атмосферы не превышает 50% при максимальной температуре +40°C и может быть выше при низкой температуре; Среднемесячная температура не должна превышать +25°С, а максимальная средняя относительная влажность в этом месяце не должна превышать 90%, при этом следует принимать необходимые меры в случае возникающих конденсаций в результате изменения температуры;

4 Установлены в местах, свободных от ударных колебаний и выпадения осадков и снега;

5 Установить в среде, не подверженной опасности взрыва, и в местах, где диэлектрик не способен коррозии металлов и разрушать изоляцию газом и электропроводной пылью;

6 1, 3, 5, LINE подключены к стороне питания, 2, 4, 6, LOAD подключены к стороне нагрузки, автоматический выключатель может быть установлен вертикально (т. е. вертикальная установка) или горизонтально (т. е. горизонтальная установка), обратное подключение запрещено;

7 Степень загрязнения 3;

8 Категория монтажа основной цепи III, категория монтажа вспомогательной цепи и контрольной цепи, не примыкающих к основной цепи, II;

9 Внешнее магнитное поле вблизи места установки автоматического выключателя не должно превышать в 5 раз геомагнитное поле в любом направлении;

10 Во время транспортировки с изделием следует обращаться осторожно, не ставить его вверх дном и избегать сильных ударов.
