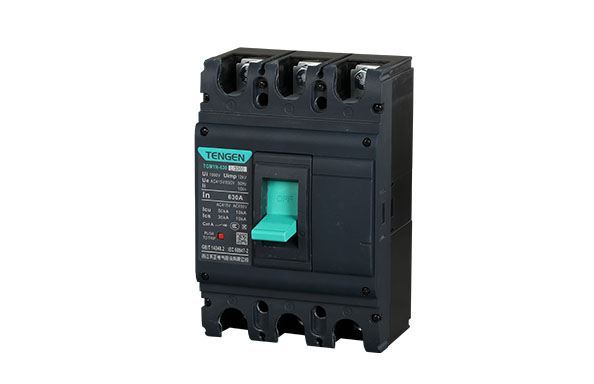

Автоматический выключатель в литом корпусе серии TGM1N

Автоматический выключатель в литом корпусе серии TGM1N

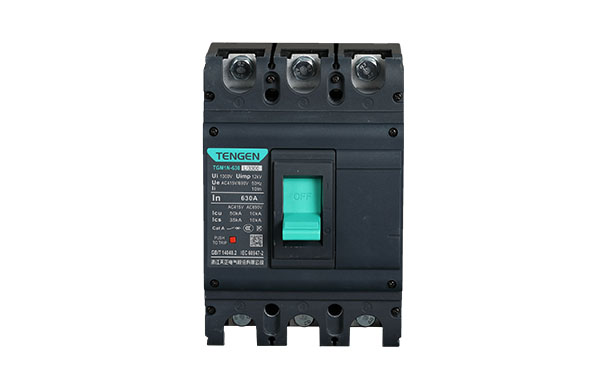

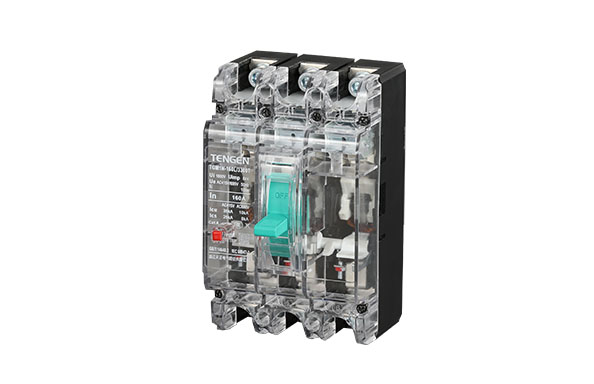

Автоматический выключатель в литом корпусе серии TGM1N - это новый тип автоматического выключателя, разработанный на международной передовой технологической платформе. Он предназначен для защиты распределения электроэнергии в цепях переменного тока 50/60 Гц с номинальным рабочим напряжением ≤ 690 В, а также может использоваться для периодической коммутации цепей и пуска двигателя.
Автоматические выключатели этой серии оснащены устройствами защиты от перегрузки и короткого замыкания. Автоматический выключатель этой серии может устанавливаться вертикально (т.е. вертикальная установка) или горизонтально (т.е. горизонтальная установка).

Расследования

Содержание

TGM1N.pdf

Свидетельство

Moulded Case Circuit Breakers TGM1N CE Certificate Moulded Case Circuit Breakers TGM1N CB Certificate

Общий обзор

Условия труда:

1 Температура окружающей среды

1.1 Нормальная рабочая температура -5°C ~ +30°C, предельная рабочая температура -40°C ~ +70°C.

1.2 Температуры ниже -5°C или выше +30°C требуют снижения емкости для использования в соответствии с требованиями к катологу (подробнее см. таблицу 11).

2 Категория установки

2.1 Главный контур III, а остальные вспомогательный контур - II.

3 Степень загрязнения: 3

4 Высота над уровнем моря: 2000 м, свыше 2000 м используется в соответствии с пониженной мощностью по требованию католога (подробнее см. таблицу 10).

5 Атмосферные условия

5.1 Относительная влажность не превышает 50% при температуре окружающей среды +40°C;

5.2 При низких температурах можно допускать более высокую относительную влажность. Например, при температуре 20°C может быть достигнуто 90 %, необходимо принять специальные меры для конденсации вследствие изменения температуры.

6 Ударные колебания

6.1 Автоматический выключатель проходит испытание на механическую вибрацию в соответствии с требованиями GB/T2423.10, выдерживаемая часта 2Гц ~ 13,2Гц, смещение ±1 мм и частота 13,2Гц ~ 100Гц и ускорение ±0,7г.
