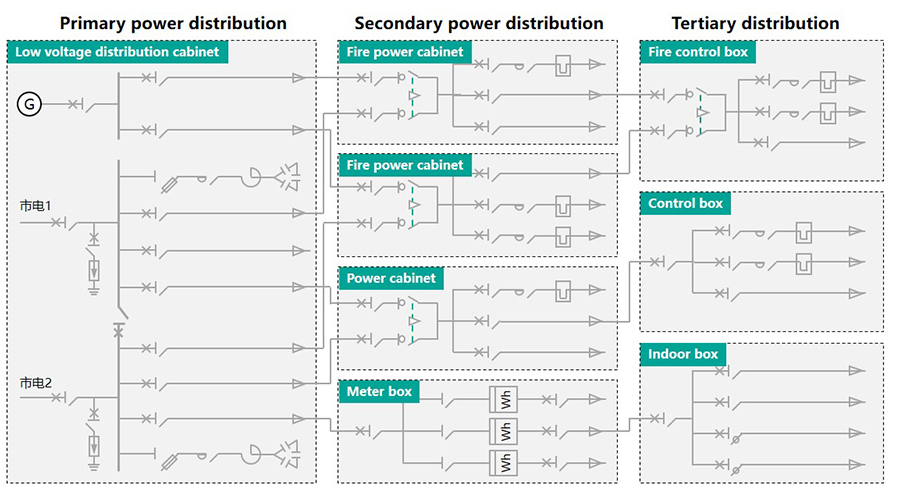

Система распределения низкого напряжения:

Шкафы первичного и вторичного распределения электроэнергии обычно размещаются в центральном помещении распределения электроэнергии, и шкаф первичного распределения электроэнергии не связан напрямую с системой распределения электроэнергии. В основном он включает в себя шкаф входящей мощности, шкаф компенсации реактивной мощности, шкаф связи и фидерный шкаф.

Вторичное распределение электроэнергии служит связующим звеном между предыдущим и последующим и осуществляет второе распределение электроэнергии. Электропитание шкафа первичного распределения электроэнергии распределяется по каждому электрическому полю здания и размещается в общественном месте или помещении для оборудования на каждом этаже, которое может быть напрямую подключено к нагрузке. В основном он включает в себя силовой шкаф, шкаф управления, шкаф двойного переключения мощности, ящик для счетчиков и т.д.

Третий уровень распределения - это последний уровень распределительной системы. Отходящая линия напрямую подключается к нагрузке. После третьего уровня распределения электроэнергия подается на каждую нагрузку и размещается в каждом блоке или рядом с оборудованием. В основном это блок управления, клеммная коробка и т. д.

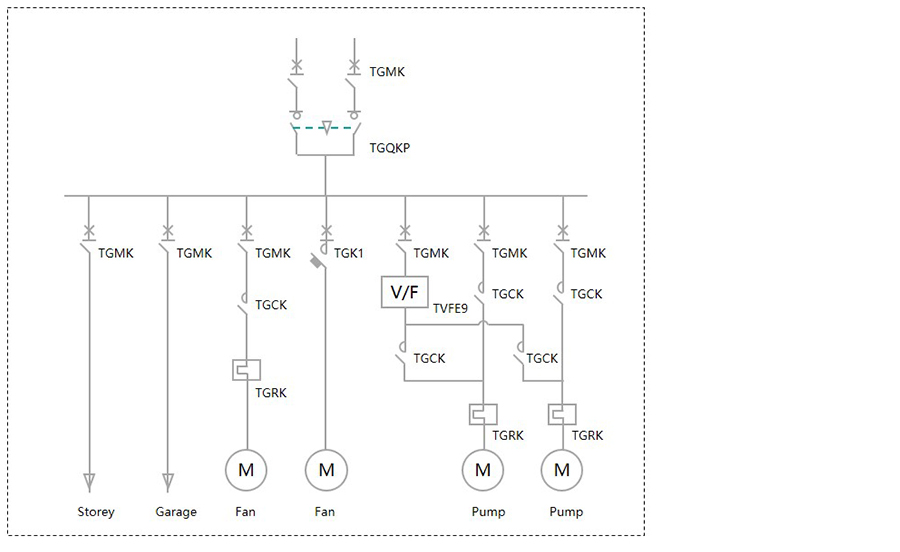

Решения для распределения электроэнергии на этажах и в общественных местах:

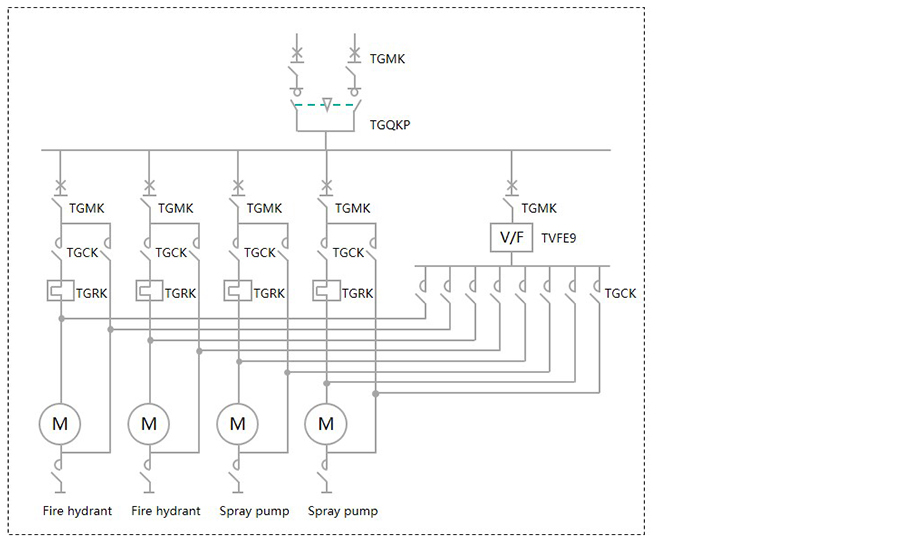

Решение для распределения питания в пожарном центре:

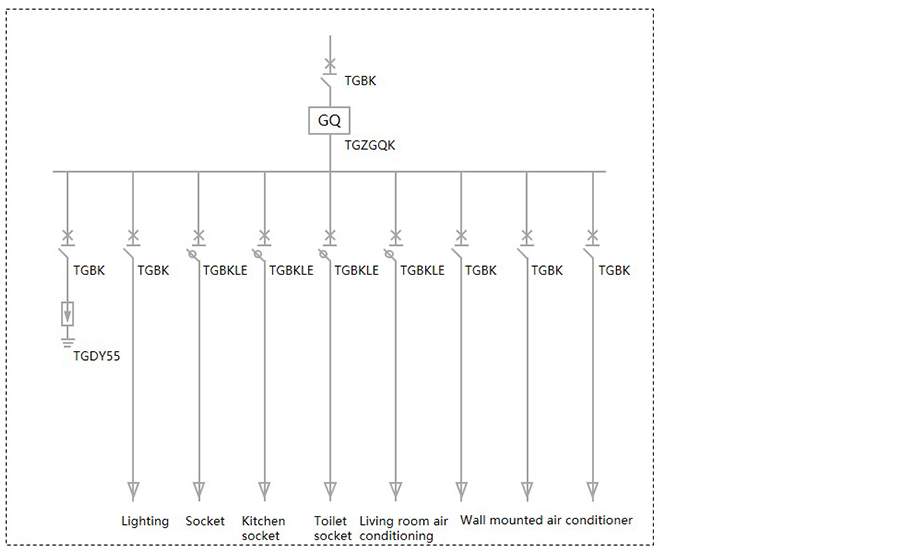

Решение для распределения питания в терминале:
