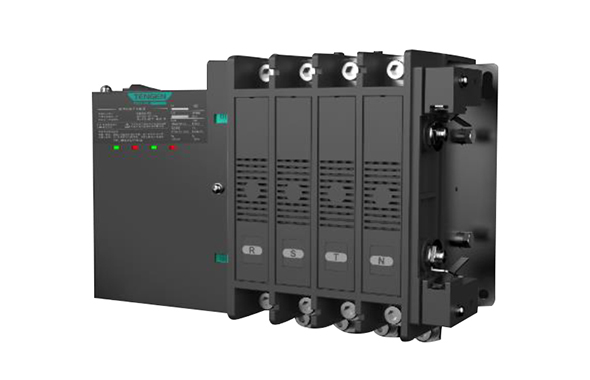

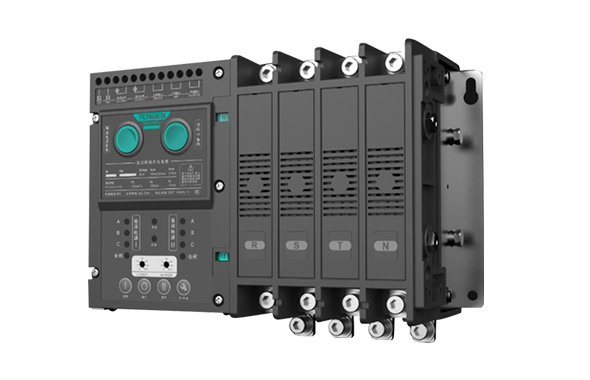

Устройство автоматического ввода резерва серии TGQ1NPL

Автоматический переключатель серии TGQ1NPL предназначен для однофазной двухпроводной/трехфазной четырехпроводной двухконтурной сети переменного тока частотой 50 Гц с номинальным рабочим напряжением AC230V/AC400V и номинальным током до 630A для отключения цепи нагрузки от одного источника питания и подключения ее к другому источнику питания.
Данный переключатель имеет автоматическое действие и дополнительные функции ручного управления.

Расследования

Содержание

TGQ1NPL.pdf

Свидетельство

Общий обзор

Условия труда:

1 Температура окружающего воздуха: Верхний предел температуры окружающего воздуха составляет +40°C, нижний предел -5°C, а средняя температура в течение 24 часов не превышает +35°C;

2 Предельно использовать температуру окружающей среды -35°C ~ +70°C, если необходимо криогенный заказ изделия, пожалуйста, свяжитесь с фоном производства;

3 Высота над уровнем моря: Высота над уровнем моря не выше 2000м;

4 Атмосферные условия: Относительная влажность атмосферы не должна превышать 50% при максимальной температуре окружающей среды +40°C, более высокая относительная влажность возможна при более низких температурах, например, до 90% при +20°C, необходимо принять специальные меры для случайного образования конденсата в результате изменения температуры;

5 Степень загрязнения: Степень загрязнения на уровне 63 корпус составляет 2, Степень загрязнения на уровне 125 и более корпусов - 3;

6 Категория установки: категория установки - IV;

7 Наклон установки: Изделие устанавливается неподвижно в шкафу с максимальным наклоном ±22,5°.

8 Длина дуги: При напряжении переменного тока 400 В длина дуги составляет 30 мм; При напряжении переменного тока 690 В длина дуги составляет 60 мм
