TGXR6-40.5 Серии SF6

Кольцевой главный блок серии TGXR6-40,5 представляет собой полный комплект устройства распределения электроэнергии на 40,5 кВ трехфазного переменного тока частотой 50 Гц с одной шиной и одной секционной системой шин, предназначенного в первую очередь для передачи электроэнергии в генерирующих компаниях и малых и средних генераторах, распределения электроэнергии на промышленных и горнодобывающих предприятиях, приема и передачи электроэнергии на подстанциях энергосистемы, а также для запуска крупного высоковольтного двигателя для управления, защиты и контроля.

Расследования

Содержание

TGXR6-40.5.pdf

Свидетельство

Общий обзор

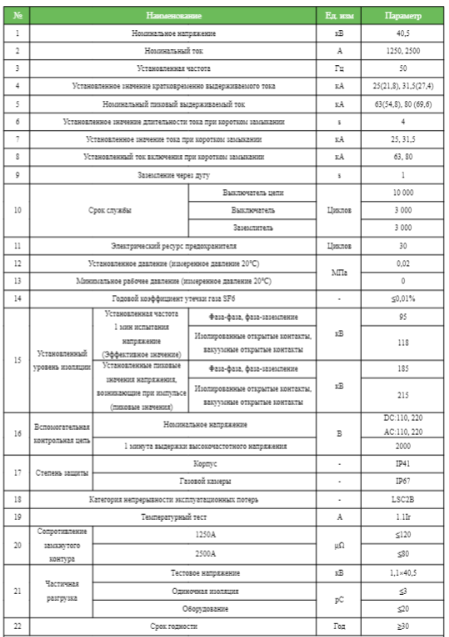

TGXR6-40.5 Серии SF6 Комплектные распределительные устройства элегазовые

Заметки:

a) Параметры номинального пикового выдерживаемого тока и номинального кратковременного выдерживаемого тока трансформатора оцениваются отдельно;

b) Сопротивление замкнутого контура относится к измеренному сопротивлению от отходящей линии гнезда шинного секционного выключателя (включая шинный соединительный выключатель) до отходящей линии кабельного разъема (включая токовое устройство), за вычетом 20 единиц при отсутствии шинного секционного выключателя и токового устройства.

c) Значение в скобках соответствует значению заземленной цепи
