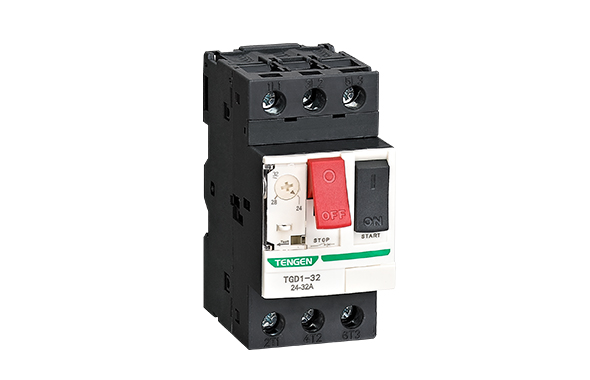

Автоматический выключатель двигателя переменного тока серии TGD1

Технические параметры:

1 Номинальное напряжение изоляции Ui(В): 690.

2 Номинальное рабочее напряжение Ue(В):  TGD1-32: 230/240, 400/415, 440, 500, 690.       TGD1-80:400/415.

3 Номинальная частота (Гц): 50.

4 Номинальный ток корпуса Inm(A): 32, 80.

5 Номинальный ток расцепителя In(A): (см. таблицу 1).

6 Диапазон тока установки: (см. таблицу 1).

7 Номинальная предельная отключающая способность при коротком замыкании Icu(кА): (см. таблицу 1).

8 Номинальная отключающая способность при рабочем коротком замыкании Ics(кА): (см. таблицу 1).

9 Выдерживаемое напряжение при увлажнении Uimp(В): 6000

Условия труда:

1 Высота над уровнем моря места установки не должна превышать 2000 м.

2 Нижний предел температуры окружающего воздуха не должен быть ниже -5°C, верхний предел не должен быть выше +40°C, а среднее значение не должно превышать +35°C в течение 24 часов.

3 Атмосферные условия: относительная влажность атмосферы не должна превышать 50% при температуре окружающего воздуха +40°C, при более низкой температуре возможна более высокая относительная влажность; Среднемесячная минимальная температура самого влажного месяца не должна превышать +25°C, а средняя максимальная относительная влажность этого месяца не должна превышать 90%, с учетом конденсации, возникающей на поверхности изделия из-за изменения температуры.

4 Степень загрязнения окружающей среды: 3.

5 Категория установки автоматических выключателей двигателя: III .

6 Автоматический выключатель двигателя не должен быть наклонен более на 5° к вертикальной поверхности установки.

7 Класс расцепления: TGD1-32 10A, TGD1-80 10.

temperature changes shall be considered.

2.4 Pollution degree: 3.

2.5 Installation category: Class III.

2.6 The inclination between the motor circuit breaker and the vertical installation plane does not exceed 5°.

2.7 Trip class: 10A.Technical Parameters:
