Устройство защитного отключения серии TGM2LC

Серия TGM2LC разработана для городских и сельских электросетей, а также других электросетей, где требуются функции АПВ по остаточному току.

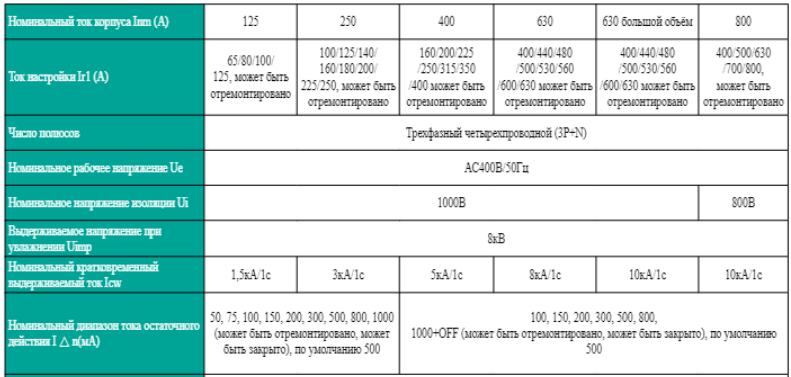

Автоматические выключатели этой серии предназначены для трехфазных четырехпроводных низковольтных сетей с нейтральной точкой, твердым заземлением, с переменным током 50 Гц, номинальным напряжением 400 В и номинальным напряжением изоляции 800 В. По классу рамы автоматические выключатели подразделяются на 125A, 250A, 400A, 630A и 800A. Ток срабатывания - от 65 до 800 А; номинальный ток остаточного действия - от 50 до 1000 мА.
Автоматический выключатель должен соответствовать стандартам: IEC60947-2 и IEC60947-4-1.

Расследования

Содержание

TGM2LC.pdf

Свидетельство

Общий обзор

(1) Температура окружающего воздуха: -5°C ~ +40°C;

(2) Высота места установки не превышает 2000 м;

(3) Относительная влажность воздуха в месте установки не превышает 50% при температуре +40°C. При более низких температурах допускается более высокаяотносительная влажность, например, до 90% при температуре +20°C. Следует принимать защитные меры в случае случайных конденсаций, возникающих в результате изменения температуры;

(4) Степень загрязнения: 3;

(5) Категория установки выключателя - III;

(6) Выключатель должен быть установлен в месте, где нет взрывоопасности и электропроводящей пыли, достаточной для коррозии металла и разрушения изоляции;

(7) Выключатели должны быть установлены там, где нет ливневых осадков;

(8) Внешнее магнитное поле места установки не превышает в 5 раз геомагнитное поле в любом направлении
