Закрытые пускатели прямого включения (ПНВ) серии TGS51

Статоры серии TGS51 предназначены для непосредственного управления пуском, остановом, положительным и обратным вращением трехфазного асинхронного двигателя с короткозамкнутым ротором, работающего на переменном токе 50 Гц (или 60 Гц), номинальным рабочим напряжением до 380 В и током до 150 А, и имеют функции защиты от холостого хода и перегрузки. При оснащении тепловым реле потери фазы этот статер имеет функцию защиты от потери фазы.
Доступные стандарты: IEC 60947-4-1.

Расследования

Содержание

TGS51.pdf

Свидетельство

Общий обзор

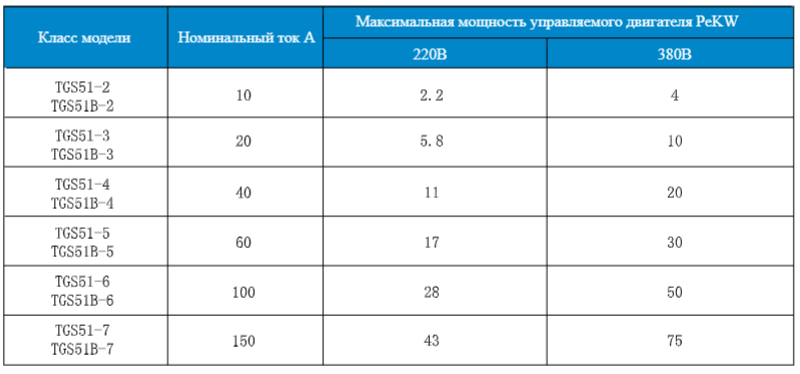

The capacities of control motors are listed in Table below:

Нормальные условия работы и условия монтажа:

1 Высота над уровнем моря: не более 2000 м.

2 Температура окружающего воздуха: верхний предел не более +40°C, среднее значение не более +35°C за 24 часа; Нижний предел не ниже -5°C (также -10°C или -25°C, но об этом необходимо сообщить производителю при заказе).

3 Атмосферные условия: относительная влажность атмосферы не превышает 50% при максимальной окружающей температуре +40°C; более высокая относительная влажность возможна при более низких температурах, при этом максимальная среднемесячная относительная влажность может достигать 90% при среднемесячной температуре +25°C в самый влажный месяц. Следует принять необходимые меры для образования конденсата на поверхности изделия в результате изменения температуры.

4 Класс загрязнения: 3.

5 Категория установки: III.

6 Наклон к вертикальной поверхности при установке не должен превышать 5°.
